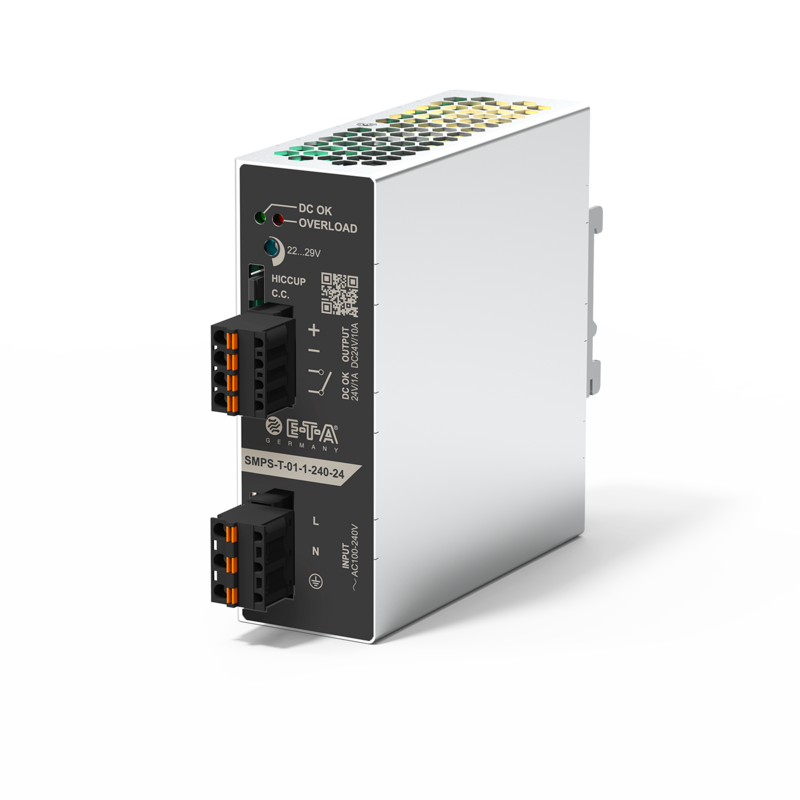

Typ SMPS-T 10A

~ 115

Kurzbeschreibung

Die primär getakteten Schaltnetzteile vom TYP SMPS eignen sich für einen breiten Einsatz in Automatisierungslösungen im Maschinen- und Anlagenbau. Als zentraler Baustein der DC 24 V-Ebene können sie in Kombination mit dem Leitungsschutzschalter Typ 4230-T zur AC-Primärkreisabsicherung verwendet werden. Dank des kompakten Bauraums ergibt sich eine Platzersparnis im Schaltschrank.

Die erhöhte Anlagenverfügbarkeit wird durch den 150 % Powerboost der Netzteile gewährleistet. Die Moduswahl (Konstantstrom/Hiccup) und der breite Bereich der Ausgangsspannung machen sie besonders breit anwendbar. Aufgrund der flexiblen Erweiterbarkeit dank der einfachen Parallelschaltung mehrerer Netzteile wird ein zukünftiger Ausbau problemlos möglich.

Technische Daten

Eingangsnennspannung AC 120 V...AC 240 V
Eingangsspannungsbereich (V) AC 90...264 V
Wirkungsgrad typ. (%) > 93%
Ausgangsnennspannung (V) DC 24 V
Ausgangsspannungsbereich DC 22 V...DC 29 V
Ausgangsnennstrom (A) 10 A
Power Boost 150 %
Signalausgang DC OK - Potentialfreier Kontakt
Anzeigen 2 LED grün/rot Betriebszustand
Temperaturbereich -35...+70°C
Anschlüsse PT-Klemmen
Montage Tragschiene
Zulassungen UL508, UL61010-1, UL61010-2-201, IEC/EN61010-1, IEC/EN61010-2-201, REACH, RoHS, CE, UKCA

Anwendungen

  • Automation
  • Automobilproduktion
  • Chemie, Öl & Gas
  • Kraftwerkstechnik AC 240 V
  • Kraftwerkstechnik DC 24 V
  • Maschinenbau
  • Pharma & Food
